1. Надежное трехфазное питание 380/400 В при отключениях сети

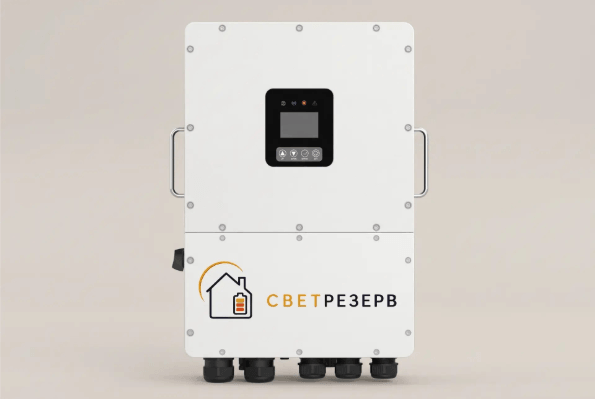

SSE-HL10K-P3EU-S создан для объектов, которым недостаточно обычного однофазного резервного питания. Инвертор обеспечивает работу трехфазной сети 380/400 В, объединяя солнечные панели, аккумуляторные батареи, внешнюю электросеть и, при необходимости, генератор в одну гибридную систему.
Номинальная мощность модели составляет 10 кВт / 10 кВА. В резервном режиме EPS инвертор может обеспечивать до 11 кВт / 11 кВА максимальной выходной мощности. Переключение на резервное питание заявлено за 20 мс, поэтому система предназначена для поддержки выделенных критических нагрузок при сбоях внешней сети.
Инвертор подходит для создания солнечной электростанции с накоплением энергии: максимальная входная мощность солнечных панелей составляет 20 кВт, предусмотрены два MPPT-трекера и четыре PV-входа.
Нужен расчет трехфазной системы резервного питания?
Пришлите однолинейную схему, фото вводного щита, список потребителей, мощность оборудования и желаемое время автономной работы. «СветРезерв» подготовит расчет инвертора, аккумуляторов, солнечных панелей, автоматики, кабелей и защитного оборудования.Никита Кириллов
Телефон: +7 964 774‑20‑42
E-mail: info@svetrezerv.ru
MAX: Написать Никите
2. Для каких задач подходит трехфазный гибридный инвертор?
SSE-HL10K-P3EU-S — это «энергетический центр» для объекта с трехфазной сетью 380/400 В. Он принимает энергию от солнечных панелей, аккумуляторов, сети и, при подключении по соответствующей схеме, от генератора. Затем инвертор направляет энергию на потребителей, заряжает аккумуляторы и управляет режимом работы системы в соответствии с настройками.
Когда солнечной энергии достаточно, она может использоваться для питания нагрузки и зарядки аккумуляторов. Когда внешняя сеть отключена, инвертор в режиме резервного питания EPS может снабжать выделенные нагрузки энергией от солнечных панелей и аккумуляторной батареи. Производитель указывает, что для работы EPS-функции система должна быть оснащена аккумуляторами.
Устройство предусматривает несколько режимов работы:
- Self Use — приоритет собственного потребления: солнечная энергия сначала используется для нагрузки, затем для заряда батарей; избыток может направляться в сеть в зависимости от настроек.
- TOU ECO — работа по расписанию для управления зарядом и разрядом АКБ в периоды разных тарифов.
- Backup Only — поддержание аккумулятора в заряженном состоянии для резервного питания при аварии сети.
- Grid Priority — приоритет использования солнечной генерации для сети в соответствии с настройками системы.
Для каких задач подходит инвертор
- Резервное электроснабжение частного дома или коттеджа с сетью 380 В: освещение, связь, видеонаблюдение, холодильное оборудование, насосы, автоматика, часть бытовых и инженерных систем.
- Солнечная электростанция для дома или бизнеса: использование солнечной генерации для собственного потребления, накопления энергии в аккумуляторных батареях и работы с сетью.
- Коммерческий объект с трехфазной сетью: офис, магазин, склад, мастерская, сервисный объект, небольшое производство, ферма или другой объект, где требуется сохранить работу выбранных нагрузок при отключениях.

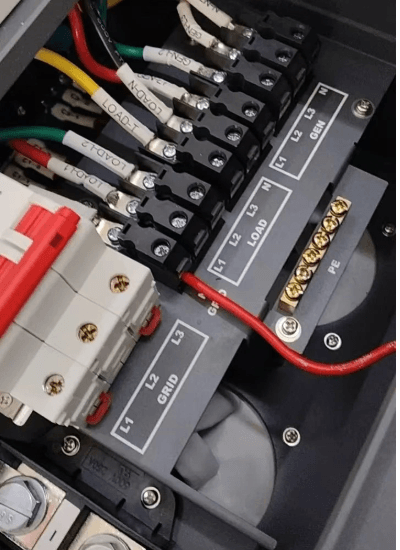

- Система с генератором: предусмотрен генераторный вход; в настройках доступна функция генератора, включая параметры запуска и остановки по уровню заряда батареи при соответствующей конфигурации.
- Объект с неравномерной нагрузкой по фазам: серия поддерживает до 150% несимметрии трехфазной нагрузки, что может быть важно для объектов, где потребители распределены по фазам неравномерно.
- Поэтапное расширение системы: инвертор поддерживает параллельное подключение до восьми устройств согласно документации производителя.
Важно: для правильного подбора трехфазного инвертора необходимо учитывать не только общую мощность объекта, но и распределение нагрузки по фазам, пусковые токи насосов, компрессоров и двигателей, мощность солнечных панелей, характеристики АКБ и режим работы генератора.
3. Главные преимущества трехфазного инвертора на 10 кВт.
- Трехфазное напряжение 380/400 В. Инвертор предназначен для трехфазных систем 3W/N/PE и подходит для объектов с сетью 380/400 В AC.
- Номинальная мощность 10 кВт / 10 кВА. Решение для резервного питания и солнечной генерации на объектах с повышенным энергопотреблением.
- До 11 кВт в EPS-режиме. Максимальная активная и полная мощность резервного выхода EPS составляет 11 кВт / 11 кВА.
- Резервное переключение за 20 мс. При отключении сети инвертор переключает питание на EPS-выход в пределах заявленного времени переключения.
- Солнечные панели до 20 кВт. Максимальная входная мощность PV для модели SSE-HL10K-P3EU-S составляет 20 кВт.
- Два MPPT-трекера и четыре PV-входа. Инвертор позволяет подключать солнечные панели через две независимые точки отслеживания максимальной мощности; на каждый MPPT предусмотрено по два стринга.
- Широкий диапазон MPPT 150–850 В DC. Рабочий диапазон входного напряжения солнечных панелей составляет 125–920 В DC, максимальное напряжение PV — 1 000 В DC.
- Работа с низковольтной батареей 40–60 В. Инвертор рассчитан на Li-ion и свинцово-кислотные аккумуляторные системы; полный режим мощности доступен при напряжении батареи 45–60 В DC.
- Ток заряда и разряда до 220 А. Номинальный и максимальный ток заряда/разряда для модели 10 кВт заявлен на уровне 220 А DC.
- Совместимость с Li— ion и свинцово-кислотными АКБ. Поддерживаются литиевые и свинцово-кислотные батареи, предусмотрены интерфейсы CAN и RS485 для связи с BMS.
- 150% несимметричной трехфазной нагрузки. Система рассчитана на работу с неравномерным распределением нагрузки между фазами в пределах заявленных характеристик серии.
- Перегрузочная способность резервного выхода. В EPS-режиме заявлена работа при 110% нагрузки до 600 секунд, 120% — до 300 секунд, 150% — до 60 секунд и 200% — до 10 секунд.
- Поддержка до восьми инверторов параллельно. Это позволяет проектировать масштабируемые системы с увеличением мощности по мере развития объекта.
- Возможность AC— coupling. Производитель указывает поддержку AC-coupling для модернизации существующих энергетических систем.
- Защищенный корпус IP66. Оборудование рассчитано на установку в условиях, соответствующих требованиям руководства: степень защиты IP66, допустима наружная установка при соблюдении условий монтажа.
- Рабочая температура от −25 °C до +60 °C. Полная нагрузка заявлена в диапазоне от −25 °C до +45 °C; при температуре выше +45 °C и до +60 °C предусмотрено линейное снижение мощности.
- Удаленный мониторинг и коммуникации. Предусмотрены RS485, Wi‑Fi, Bluetooth, LAN, CAN, DRM и Meter; часть интерфейсов в спецификации обозначена как опциональная.
- Встроенная защита от перенапряжений. В описании серии указан встроенный SPD; для районов с повышенной грозовой активностью производитель также рекомендует установку надлежащих внешних УЗИП на PV- , сетевых и нагрузочных линиях.
4. Технические параметры трехфазного инвертора на 10 кВт.
| Параметр | Значение |
| Модель | SSE-HL10K-P3EU-S |
| Тип оборудования | Трехфазный низковольтный гибридный инвертор |
| Номинальная активная мощность AC | 10 кВт |
| Номинальная полная мощность AC | 10 кВА |
| Сеть / выход AC | 380 / 400 В AC, 3W/N/PE |
| Номинальная частота сети | 50 / 60 Гц |
| Номинальная входная активная мощность сети | 10 кВт |
| Максимальная входная активная мощность сети | 20 кВт |
| Номинальная выходная активная мощность в сеть | 10 кВт |
| Максимальная выходная активная мощность в сеть | 10 кВт |
| Номинальный входной ток сети | 15,2 / 14,5 А AC |
| Максимальный входной ток сети | 30,4 / 29 А AC |
| Номинальный выходной ток в сеть | 15,2 / 14,5 А AC |
| Максимальный выходной ток в сеть | 16,8 / 16,1 А AC |
| Коэффициент мощности сети | От 0,8 опережающего до 0,8 отстающего |
| Полный коэффициент гармонических искажений тока THDi | Менее 3% при номинальной мощности |
| Тип аккумуляторной батареи | Li-ion / свинцово-кислотная |
| Диапазон напряжения АКБ | 40–60 В DC |
| Диапазон напряжения АКБ для полной мощности | 45–60 В DC |
| Номинальная мощность заряда/разряда АКБ | 10 кВт |
| Максимальная мощность заряда/разряда АКБ | 10 кВт |
| Номинальный ток заряда/разряда АКБ | 220 А DC |
| Максимальный ток заряда/разряда АКБ | 220 А DC |
| Защита от обратной полярности АКБ | Да |
| Интерфейсы связи с батареей | CAN / RS485 |
| Максимальная входная мощность PV | 20 кВт |
| Рекомендуемый размер PV-массива | 25–30 кВт |
| Количество MPPT | 2 |
| Количество стрингов на MPPT | 2 |
| Общее количество PV-входов | 4 |
| Максимальный рабочий ток PV на стринг | 20 А DC |
| Максимальный ток короткого замыкания PV на стринг | 30 А DC |
| Максимальное входное напряжение PV | 1 000 В DC |
| Диапазон MPPT | 150–850 В DC |
| Рабочий диапазон PV-входа | 125–920 В DC |
| Диапазон MPPT для полной мощности | 250–850 В DC |
| Пусковое напряжение PV | 180 В DC |
| Номинальная мощность EPS-выхода | 10 кВт / 10 кВА |
| Максимальная мощность EPS-выхода | 11 кВт / 11 кВА |
| Номинальное напряжение EPS-выхода | 380 / 400 В AC, 3W/N/PE |
| Частота EPS-выхода | 50 / 60 Гц |
| Номинальный ток EPS-выхода | 15,2 / 14,5 А AC |
| Максимальный ток EPS-выхода | 16,8 / 16,1 А AC |
| Время переключения в EPS | 20 мс |
| Перегрузочная способность EPS | 110% — 600 с; 120% — 300 с; 150% — 60 с; 200% — 10 с |
| THDv EPS для линейной нагрузки | Менее 3% |
| Максимальный КПД PV → AC | 97,5% |
| Европейский КПД PV → AC | 97,2% |
| Максимальный КПД PV → АКБ | 94,5% |
| Максимальный КПД AC → АКБ | 94,0% |
| Максимальный КПД АКБ → AC | 93,0% |
| MPPT-эффективность | 99,9% |
| Подключение генератора | Предусмотрено, опционально |
| Номинальная мощность входа генератора | 10 кВт / 10 кВА |
| Номинальное напряжение генератора | 380 / 400 В AC, 3W/N/PE |
| Параллельная работа | До 8 инверторов |
| Поддержка AC-coupling | Да |
| Уровень несимметрии трехфазной нагрузки | До 150% |
| Степень защиты | IP66 |
| Класс защиты | I |
| Категория среды | Наружная установка |
| Допустимая высота установки | До 4 000 м; выше 2 000 м требуется снижение мощности |
| Рабочая температура | От −25 °C до +60 °C |
| Работа без снижения мощности | От −25 °C до +45 °C |
| Влажность при эксплуатации | 0–100%, без конденсации |
| Уровень шума, типовой | 45 дБ |
| Охлаждение | Интеллектуальное воздушное |
| Габариты, Ш × В × Г | 448 × 660 × 265 мм |
| Масса нетто | 40 кг |
| Дисплей | LCD / APP |
| Интерфейсы | RS485, Wi‑Fi, Bluetooth, LAN, CAN, DRM, Meter |
Производитель указывает, что руководство может обновляться, а параметры и комплектация должны быть подтверждены перед поставкой, проектированием и монтажом.
5. Почему инвертор на 10кВт подходит для системы резервного электроснабжения.
Создает полноценную трехфазную систему, а не резерв только для одной линии
SSE-HL10K-P3EU-S рассчитан на трехфазную сеть 380/400 В. Это важно для объектов, где присутствуют трехфазные вводы, нагрузка распределена между фазами или требуется сохранить работу инженерного и коммерческого оборудования в рамках единой трехфазной системы.
Позволяет объединить сеть, солнечные панели, аккумуляторы и генератор
Инвертор работает в гибридной схеме: энергия от солнечных панелей используется для потребления на объекте, аккумуляторы создают резерв, сеть может дополнять систему, а генератор подключается через предусмотренный вход при соответствующей настройке. Такой подход дает возможность снизить зависимость от перебоев электроснабжения и использовать собственную солнечную генерацию.
Обеспечивает резерв для важных нагрузок
В режиме Backup Only батарея поддерживается в полностью заряженном состоянии и ожидает отключения сети. При аварии в сети EPS-выход может питать резервные нагрузки от солнечной генерации или аккумуляторов. Длительность автономной работы определяется не инвертором, а расчетной мощностью подключенных потребителей, емкостью аккумуляторного массива, доступной солнечной энергией и настройками системы.
Позволяет использовать большой солнечный массив
Для модели 10 кВт максимальная PV-входная мощность составляет 20 кВт. Два MPPT-трекера и четыре PV-входа дают гибкость в проектировании солнечного поля — например, при разделении модулей на разные группы с учетом ориентации кровли, длины стрингов и рабочих параметров панелей.
Подходит для объектов с неравномерной нагрузкой по фазам
На практике в доме, офисе, магазине, ферме или мастерской нагрузка редко распределяется по фазам идеально. Производитель заявляет для этой серии поддержку до 150% несимметричной трехфазной нагрузки, что расширяет возможности применения инвертора в реальных условиях объекта.
Позволяет масштабировать энергетическую систему
Если потребление объекта вырастет, предусмотрена параллельная работа до восьми инверторов. Это дает возможность проектировать энергосистему поэтапно: начать с 10 кВт, затем при необходимости увеличить мощность в рамках совместимой и правильно рассчитанной схемы.
Закажите расчет трехфазной системы резервного и автономного энергоснабжения.
Специалисты «СветРезерв» помогут определить, хватит ли 10 кВт для вашего объекта, правильно распределить резервные нагрузки по фазам, подобрать аккумуляторы, рассчитать солнечное поле, выбрать автоматику, защиту и кабельную инфраструктуру.
Александр Елисеев
Телефон: +7 964 774‑20‑48
E-mail: info@svetrezerv.ru
MAX: Написать Александру
Вопросы и ответы.
Что представляет собой трехфазный инвертор?
SSE-HL10K-P3EU-S — это трехфазный гибридный инвертор номинальной мощностью 10 кВт для систем 380/400 В. Он предназначен для работы с солнечными панелями, аккумуляторами, внешней сетью и, при соответствующем подключении, генератором.
Подходит ли инвертор для трехфазной сети 380 В?
Да. Номинальное напряжение сети, выхода и EPS-выхода для модели составляет 380/400 В AC в конфигурации 3W/N/PE.
Можно ли использовать SSE-HL10K-P3EU-S для резервного питания?
Да. Инвертор имеет EPS-выход с номинальной мощностью 10 кВт / 10 кВА и максимальной мощностью 11 кВт / 11 кВА. Время переключения в EPS-режим заявлено на уровне 20 мс. Для резервной функции необходима система с аккумуляторными батареями.
Сколько солнечных панелей можно подключить?
Количество солнечных модулей определяется их мощностью, напряжением, током, температурными условиями и схемой соединения. Максимальная входная мощность PV для модели составляет 20 кВт. Инвертор имеет два MPPT-трекера, по два стринга на каждый, то есть четыре PV-входа.
Какое максимальное напряжение солнечных панелей допускается?
Максимальное входное напряжение PV составляет 1 000 В DC. Диапазон MPPT — 150–850 В DC, рабочий диапазон PV-входа — 125–920 В DC. При проектировании необходимо рассчитывать напряжение стринга с учетом минимальной температуры на объекте.
Какие аккумуляторы поддерживает инвертор?
Модель поддерживает литий-ионные и свинцово-кислотные аккумуляторные батареи с диапазоном напряжения 40–60 В DC. Для полной мощности 10 кВт нужен диапазон напряжения АКБ 45–60 В DC. Для обмена с BMS предусмотрены интерфейсы CAN и RS485.
Какой ток заряда и разряда аккумуляторов у модели 10 кВт?
Номинальный и максимальный ток заряда/разряда аккумуляторной батареи указан на уровне 220 А DC. Аккумуляторный массив, BMS, автомат защиты и кабели должны быть рассчитаны на соответствующие токи.
Можно ли подключить генератор?
Да. В документации предусмотрен генераторный вход и настройки работы генератора. В частности, доступны параметры функции генератора, времени прогрева, порогов SOC для запуска и остановки, номинальной мощности генератора и времени его работы.
Можно ли использовать инвертор без аккумуляторов?
Производитель отдельно предупреждает: если PV-система используется без аккумуляторов, функция EPS не работает, а автономный режим не рекомендуется. Для полноценного резервного электроснабжения необходимо предусмотреть совместимую аккумуляторную систему.
Можно ли подключить несколько инверторов параллельно?
Да. Для серии SSE-HL8-24K-P3EU-S заявлена параллельная работа до восьми инверторов. В параллельной системе должен быть один ведущий инвертор, а параметры и адреса устройств необходимо корректно настроить по руководству производителя.
Где можно заказать расчет и подбор оборудования?
Компания «СветРезерв» подготовит расчет трехфазной системы на базе SSE-HL10K-P3EU-S: определит состав резервируемых нагрузок, распределение по фазам, емкость АКБ, мощность солнечных панелей, параметры генератора, состав защиты и схему подключения.
